দ্বিপাক্ষিক পরিবর্ধক

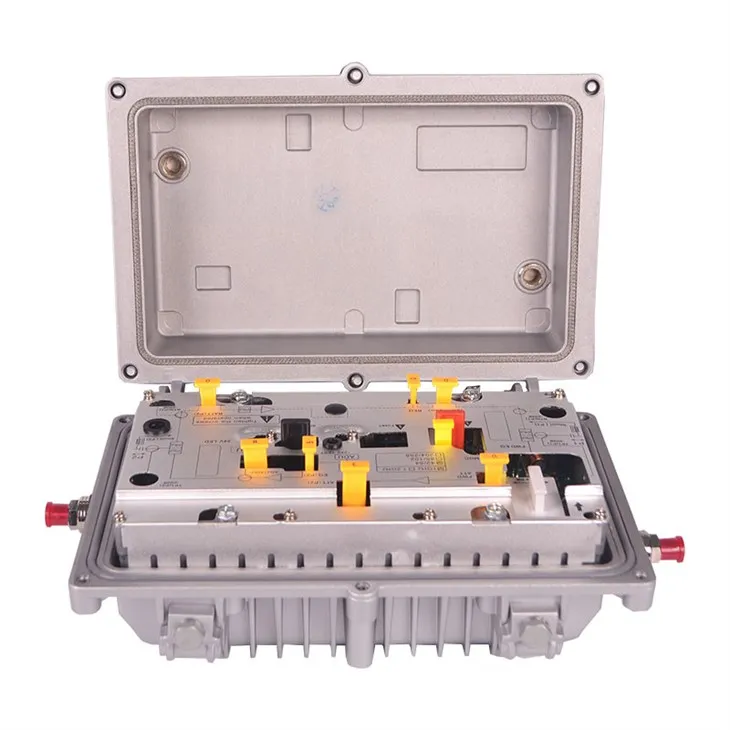

MLE-02-1G CATV দ্বি-নির্দেশমূলক পরিবর্ধক

Mle - 02 হ'ল এক ধরণের দ্বিপাক্ষিক পরিবর্ধক এবং একটি ইনপুট পোর্ট এবং একটি আউটপুট পোর্ট, যা 28 ডিবি থেকে 41 ডিবি পর্যন্ত ফরোয়ার্ড লাভের পরিসীমা এবং বিপরীত পথের সর্বোচ্চ লাভ 23 ডিবিতে পৌঁছতে পারে। এটি traditional তিহ্যবাহী কোক্সিয়াল নেটওয়ার্কে ট্রাঙ্ক পরিবর্ধক হিসাবে ব্যবহার করা যেতে পারে, এছাড়াও এটি এইচএফসি নেটওয়ার্কে লাইন এক্সটেন্ডার পরিবর্ধক হিসাবে ব্যবহার করা যেতে পারে। এর ট্যাঙ্ক-ধরণের নির্মাণ রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

Mle - 02 ফরোয়ার্ড পাথের দ্বি-পর্যায়ের গাএ মডিউল গ্রহণ করে, যা 28 ডিবি থেকে 38/41 ডিবি পর্যন্ত হয়, সুতরাং এটি ব্যাপকভাবে প্রয়োগ করা যেতে পারে। ওয়ার্কিং ভোল্টেজ ~ 60V কেবল দ্বারা খাওয়ানো হয় এবং ওয়ার্কিং এসি ভোল্টেজ 35V ~ 90V হয়, সুতরাং ইনপুট এবং আউটপুট পোর্ট উভয়ই পরবর্তী পরিবর্ধককে খাওয়াতে পারে। এমএলই -02 একমুখী মোড হিসাবে সেট করা যেতে পারে এবং ভবিষ্যতে দ্বি-নির্দেশমূলক মোডে আপগ্রেড করা যেতে পারে।

Mle - 02 এ আরএফ পরিবর্ধক সংকর এবং বিদ্যুৎ সরবরাহ রয়েছে। জল-প্রমাণ অ্যালুমিনিয়াম কাস্টিং হাউজিং বহিরঙ্গন অপারেশনের জন্য উপযুক্ত। বিভিন্ন উপাদান এবং বিকল্পগুলি বিভিন্ন বিভিন্ন প্রয়োজনীয়তা পূরণ করতে পারে।

এমএলই -02 এর বিদ্যুৎ সরবরাহ হ'ল এসএমপিএস (স্যুইচিং মোড পাওয়ার সাপ্লাই), যা ট্যাঙ্কের নীচের অর্ধেক স্থির করা হয়েছে। ইনপুট ভোল্টেজ ~ 35 ~ 90 ভি, এবং ওয়ার্কিং ব্যান্ডউইথ 47 ~ 63MHz। আউটপুট ভোল্টেজটি +24 ভি। ডিসি আউটপুট কারেন্ট 1.5 এ পৌঁছতে পারে।

CATV এর বৈশিষ্ট্যদ্বি -নির্দেশমূলক পরিবর্ধক

5-1002MHz, দ্বি-নির্দেশমূলক

আউটপুট ope াল এবং বিপরীত ইকুয়ালাইজার স্থির অ্যাটেনুয়েটর, 1 ডিবি স্টেপিং দ্বারা ডিবাগ করা যেতে পারে

ডিপ্লেক্সারের ফ্রিকোয়েন্সি নির্দিষ্ট করা যেতে পারে

গাএএস মডিউল

35V-90V বিদ্যুৎ সরবরাহ

সর্বাধিক ওভারকন্টেন্ট সক্ষমতা 15 এ

MTBF>50000 ঘন্টা

স্পেসিফিকেশন

ফরোয়ার্ড পাথ

এমএলই -02 সামনের পথ এবং বিপরীত পথে বিভক্ত করা যেতে পারে। ফরোয়ার্ড ইনপুটটিতে কেবল ইকুয়ালাইজার (সিমুলেটর) এবং স্থির অ্যাটেনুয়েটর রয়েছে। তারের ইকুয়ালাইজার (সিমুলেটর) এর EQ পরিসীমা 3 ~ 21 ডিবি/0 ~ 12 ডিবি, 1.5 ডিবি/পদক্ষেপ। ইকুয়ালাইজার (সিমুলেটর) সংক্রমণে বিভিন্ন ফ্রিকোয়েন্সিটির মনোযোগকে ক্ষতিপূরণ দিতে এবং ফরোয়ার্ড ইনপুট স্তরটি সংশোধন করতে ব্যবহৃত হয়। অ্যাটেনুয়েটর উপযুক্ত মানের সাথে ফরোয়ার্ড ইনপুট স্তরটি সামঞ্জস্য করতে ব্যবহৃত হয়।

সামনের পথে, এটি দুটি - পর্যায়টি হাইব্রিডকে প্রশস্ত করে এবং 28 ~ 41 বিএম লাভ সরবরাহ করে। ব্যান্ডউইথটি 54/87/105/258 - 1002MHz। এটি প্রথম পর্যায়ে কম -}- টান বা গাএএস মডিউলটি প্রাক - ইনপুট সিগন্যালকে প্রশস্ত করুন এবং ডাবল - পাওয়ার গাএএস মডিউলটি ন্যূনতম অ-}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} gaas মডিউল গ্রহণ করে। দুটি - স্টেজ এমপ্লিফাই মডিউলগুলির মধ্যে, এখানে অ্যাটেনিউটার, ফ্রিকোয়েন্সি সংশোধন সার্কিট এবং ইক্যুয়ালাইজার রয়েছে। ইকুয়ালাইজারগুলির ইনস্টলেশন স্থির অ্যাটেনিউটারগুলির মতো এবং এটি প্রয়োজনীয়তা অনুসারে পরিবর্তন করা যেতে পারে। দ্বি-পর্যায়ের মডিউলগুলির মধ্যে সার্কিটটি হ'ল ফরোয়ার্ড আউটপুট লাভ এবং আরএফ আউটপুট ope ালু সামঞ্জস্য করা।

ফরোয়ার্ড ইক্যুয়ালাইজারে 6 ডিবি ফিক্সড ইকুয়ালাইজার সার্কিট এবং পরিবর্তনযোগ্য ইক্যুয়ালাইজার সার্কিটের মধ্যে স্থির অ্যাটেনুয়েটর এবং পেরিফেরিয়াল সার্কিটের তৈরি, নির্দিষ্ট সমীকরণ আউটপুট অর্জনের বিষয়টি নিশ্চিত করে - রয়েছে।

ইনপুট এবং আউটপুট পোর্ট উভয়ের জন্য -20 ডিবি টেস্ট পোর্ট রয়েছে। এটি দিকনির্দেশক কাপলিং মোড গ্রহণ করে এবং বাহ্যিক 75Ω লোড ছাড়াই পরিচালনা করে।

Reversed পথ

এমবিসি - 02 এর বিপরীত ব্যান্ডউইথ 5MHz থেকে শুরু হয় এবং বিভিন্ন সমাপ্ত ফ্রিকোয়েন্সি (42/65/85/204MHz) পছন্দের জন্য উপলব্ধ। ইনপুট অ্যাটেনিউটারস, কম - পাস ফিল্টার, বিপরীত পরিবর্ধক মডিউল এবং ইকুয়ালাইজারগুলি প্লাগযোগ্য, যা পরিবর্তনের পক্ষে সুবিধাজনক। আউটপুট পোর্টে স্থির অ্যাটেনিউটার রয়েছে এবং বিপরীতমুখী এমপ্লিফাই লাভ আউটপুট অ্যাটেনুয়েটর র্যাট (লাভ) দ্বারা সামঞ্জস্য করা হয়। যদি বিপরীত সংকেতটি পরিবর্ধনের প্রয়োজন না হয় তবে ব্যবহারকারী পাস-থ্রো মোড চয়ন করতে পারেন।

বিপরীত ইকুয়ালাইজার সার্কিট 0-16 ডিবি সমীকরণ উপলব্ধি করতে স্থির অ্যাটেনুয়েটর এবং বাহ্যিক সার্কিট দিয়ে গঠিত। বিপরীতমুখী আউটপুট, পরবর্তী পরিবর্ধক এবং ডুপ্লেক্সারের বিপরীত ইনপুটগুলির মধ্যে তারের ক্ষতির ক্ষতিপূরণ দিতে বিপরীত সমকক্ষটি ব্যবহৃত হয়। সমীকরণের প্রয়োজনীয়তা পূরণের জন্য, ব্যবহারকারীরা REQ অবস্থানে স্থির অ্যাটেনিউটারগুলি প্লাগ করতে পারেন:

Nওটিই: বিপরীত ইকুয়ালাইজার সার্কিট পেডেস্টাল ডিজাইন গ্রহণ করে, বিপরীত প্রান্তের ফ্রিকোয়েন্সি দ্বারা স্পেসিফিকেশনকে শ্রেণিবদ্ধ করুন। এসপি পরিবর্তন করতে বিভিন্ন ফ্রিকোয়েন্সি সহ রেক পেডেস্টাল পরিবর্তন করা যেতে পারেLing াকনাফ্রিকোয়েন্সিএরপরিবর্ধক।

বিপরীত পথের ইনপুট এবং আউটপুট পোর্ট উভয়ই একটি -20 ডিবি টেস্ট পয়েন্ট রয়েছে। টেস্ট পয়েন্টটি বাহ্যিক 75Ω লোড ছাড়াই দিকনির্দেশক কাপলার মোডে কাজ করে।
