ফাইবার অপটিক্যাল নোড

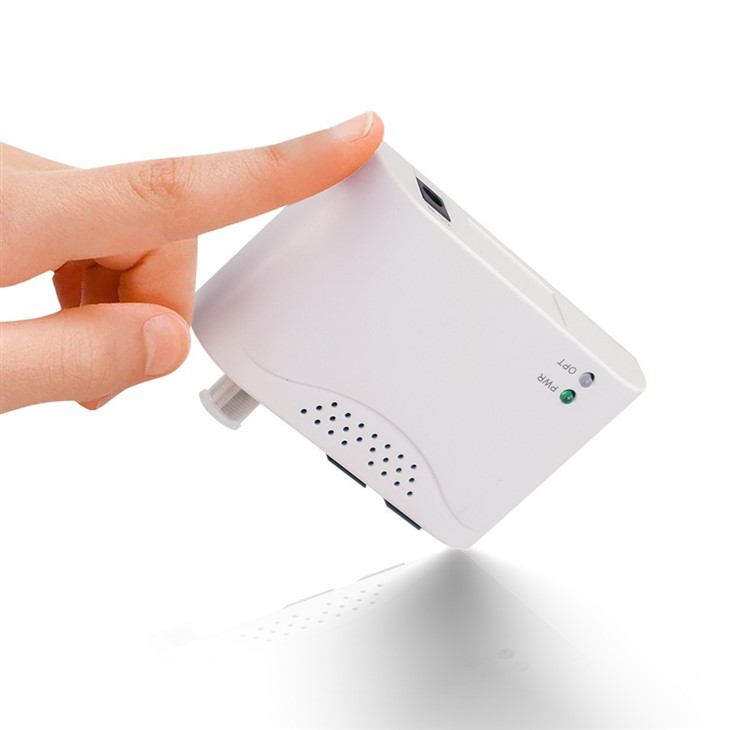

Sr100aw ফাইবার অপটিক্যাল নোড
I. পণ্য বর্ণনা:
অপটিকাল রিসিভার এসআর 100 এএ ফাইবার অপটিক্যাল নোড একটি হোম-টাইপ অপটিক্যাল রিসিভার যা আধুনিক এইচএফসি ব্রডব্যান্ড ট্রান্সমিশন নেটওয়ার্কগুলির চাহিদা মেটাতে ডিজাইন করা হয়েছে . ফ্রিকোয়েন্সি ব্যান্ডউইথথটি 47-1003 মেগহেড .}
II . কার্যকরী বৈশিষ্ট্যs:
◇ বিল্ট-ইন ডাব্লুডিএম সহ 47MHz থেকে 1003MHz ফ্রিকোয়েন্সি ব্যান্ডউইথ;
◇ স্থিতিশীল আউটপুট স্তর নিশ্চিত করতে অন্তর্নির্মিত অপটিক্যাল এজিসি নিয়ন্ত্রণ সার্কিট
◇ প্রশস্ত ভোল্টেজ অভিযোজন পরিসীমা সহ উচ্চ দক্ষতা স্যুইচিং পাওয়ার অ্যাডাপ্টার গ্রহণ করুন;
◇ অতি-নিম্ন কারেন্ট এবং অতি-নিম্ন বিদ্যুৎ খরচ;
◇ অপটিক্যাল পাওয়ার অ্যালার্ম এলইডি সূচক প্রদর্শন গ্রহণ করে;
অপটিক্যাল রিসিভার স্পেসিফিকেশন
|
Sএর . |
প্রকল্প |
প্রযুক্তিগত প্যারামিটার |
দ্রষ্টব্য |
|
1 |
সিএটিভি তরঙ্গদৈর্ঘ্য পেয়েছে |
1550 ± 10nm |
|
|
2 |
পনতরঙ্গদৈর্ঘ্য প্রাপ্ত |
1310nm/1490nm/1577nm |
|
|
3 |
চ্যানেল বিচ্ছেদ |
>20 ডিবি |
|
|
4 |
অপটিক্যাল অভ্যর্থনা দায়বদ্ধতা |
0.85a/ডাব্লু (1550nmসাধারণ মান) |
|
|
5 |
ইনপুট অপটিক্যাল পাওয়ার রেঞ্জ |
-20 ডিবিএম~+2 ডিবিএম |
|
|
6 |
ফাইবার টাইপ |
একক মোড(9/125 মিমি) |
|
|
7 |
ফাইবার অপটিক সংযোগকারী প্রকার |
এসসি/এপিসি |
|
|
8 |
আউটপুট স্তর |
বৃহত্তর বা 78DBUV এর সমান |
|
|
9 |
এজিসি রাজত্ব |
-15 ডিবিএম~+2 ডিবিএম |
আউটপুট স্তর±2ডিবি |
|
10 |
এফ-টাইপ আরএফ সংযোগকারী |
ভগ্নাংশ |
|
|
11 |
ফ্রিকোয়েন্সি ব্যান্ডউইথথস |
47MHz -1003 মেগাহার্টজ |
|
|
12 |
আরএফ ইন-ব্যান্ড ফ্ল্যাটনেস |
±1.5ডিবি |
|
|
13 |
সিস্টেম প্রতিবন্ধকতা |
75Ω |
|
|
14 |
প্রতিফলিত ক্ষতি |
14 ডিবি এর চেয়ে বড় বা সমান |
|
|
15 |
মের |
35 ডিবি এর চেয়ে বড় বা সমান |
|
|
16 |
বের |
<10-8 |
ডাব্লুডিএম পারফরম্যান্স নোট
|
প্যারামিটার |
স্বরলিপি |
মিনিট . |
সাধারণ মান |
সর্বোচ্চ . |
ইউনিট |
পরীক্ষার শর্ত |
|
|
ট্রান্সমিশন ওয়ার্কিং তরঙ্গদৈর্ঘ্য |
λ1 |
1540 |
1550 |
1560 |
এনএম |
||
|
অপারেটিং প্রতিফলিত তরঙ্গদৈর্ঘ্য |
λ2 |
1260 |
1310 |
1330 |
এনএম |
||
|
λ3 |
1480 |
1490 |
1500 |
এনএম |
|||
|
λ4 |
1575 |
1577 |
1650 |
এনএম |
|||
|
প্রতিক্রিয়াশীলতা |
R |
0.85 |
0.90 |
A/W |
পো =0 dbmλ =1550 nm |
||
|
সংক্রমণ বিচ্ছিন্নতা |
আইএসও 1 |
30 |
ডিবি |
λ=1310 & 1490 এবং 1577nm |
|||
|
প্রতিবিম্ব |
আইএসও 2 |
18 |
ডিবি |
λ=1550 এনএম |
|||
|
ক্ষতি |
আরএল |
-40 |
ডিবি |
λ=1550 এনএম |
|||
|
সন্নিবেশ ক্ষতি |
Il |
1 |
ডিবি |
λ=1310 & 1490 এবং 1577nm |
|||
① শারীরিক প্যারামিটার
আকার: 95 মিমি × 71 মিমি × 25 মিমি
আট: 75 জি সর্বোচ্চ
② ব্যবহারের পরিবেশ
ব্যবহারের শর্তাদি:
টেম্প: 0ডিগ্রি --+45ডিগ্রি
আর্দ্রতা স্তর:40%--70% অ-কন্ডেনসিং
স্টোরেজ শর্ত:
টেম্প: -25ডিগ্রি --+60ডিগ্রি
আর্দ্রতা স্তর:40%--95% অ-কন্ডেনসিং
বিদ্যুৎ সরবরাহের পরিসীমা:
আমদানি: এসি 100V-~240V
আউটপুট: ডিসি +5 v/500ma
